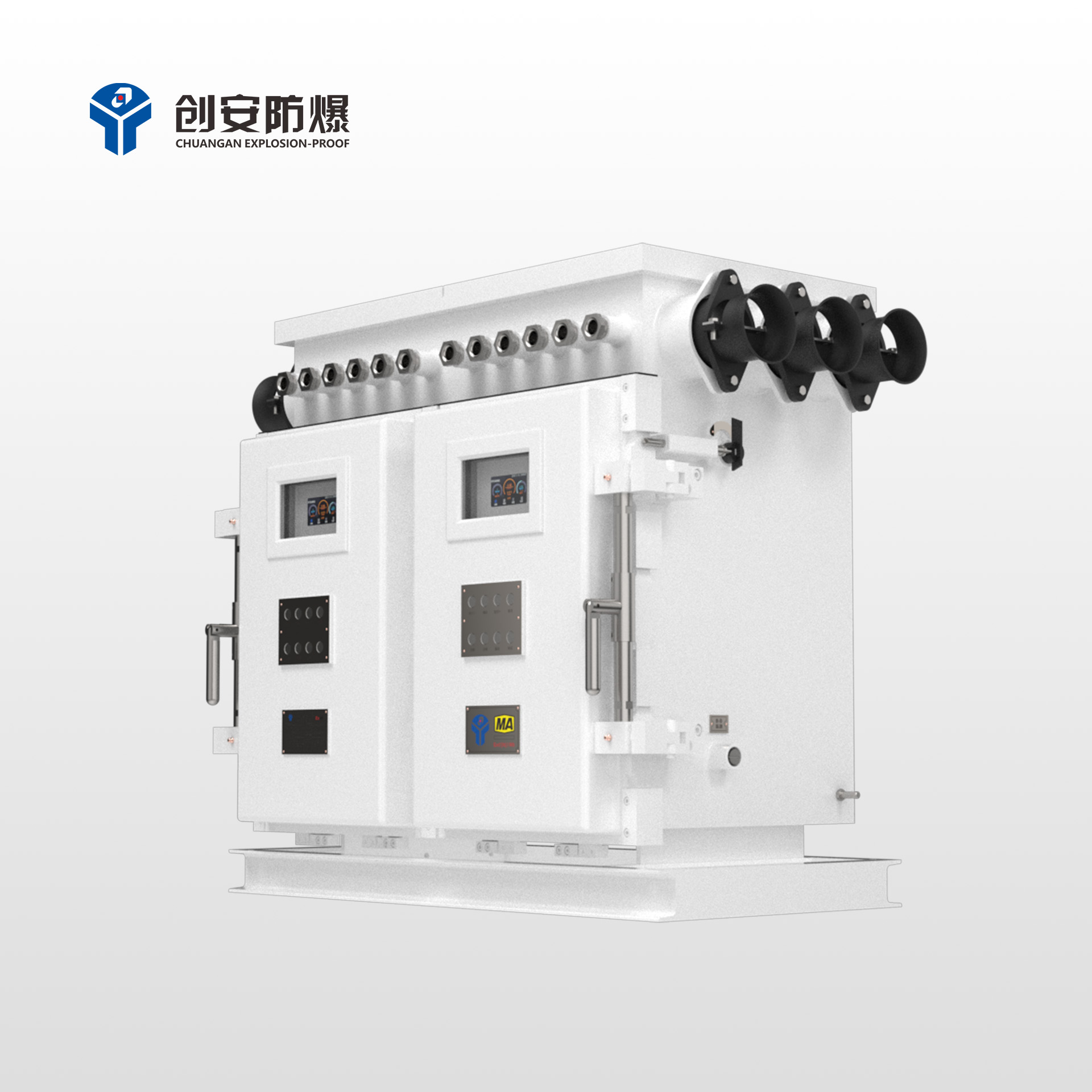

適用范圍
適用于煤礦井下含甲烷、煤塵爆炸環境，交流50Hz、1140V/660V三相電網，總電流1260A，單路630A，可作為配電總開關或分支開關，具備過載、短路、漏電自動斷電功能。
功能特點
· 永磁真空斷路器，結構簡單、壽命長
· 多重保護：過載、短路、漏電、風電閉鎖、瓦斯閉鎖等
· 雙回路設計，互為熱備份，支持自動/手動/獨立模式
· 具備RS485/以太網通訊，支持遠程監控
· 方形隔爆外殼，快開門設計，機械聯鎖安全可靠
技術參數
額定電壓：660V / 1140V
額定電流：1260A（支路2×630A）
額定工作制：長期工作制
操作方式：電動合閘/分閘、手動分閘
保護功能：過載保護、短路保護、漏電保護、漏電閉鎖、瓦斯閉鎖、風電閉鎖
本安參數：
本安部件：Um:AC40V;Uo:15.7VAC(有效值)16.9VDC，I0:16mAAC(有效值)/6mADC(先導)；
RS485通信口：U0:6.1V，Io:0.5A，Co:20μF，Lo:0.1mH；
以太網電口：Uo:5.8V，Io:1.05A，Co:10μF，Lo:0.2mH。
防爆標志：Ex db [ib Mb] I Mb
防護等級：IP54（隔爆外殼）
外形尺寸：1320×700×1100mm
總重量：680kg
