用途及使用范圍

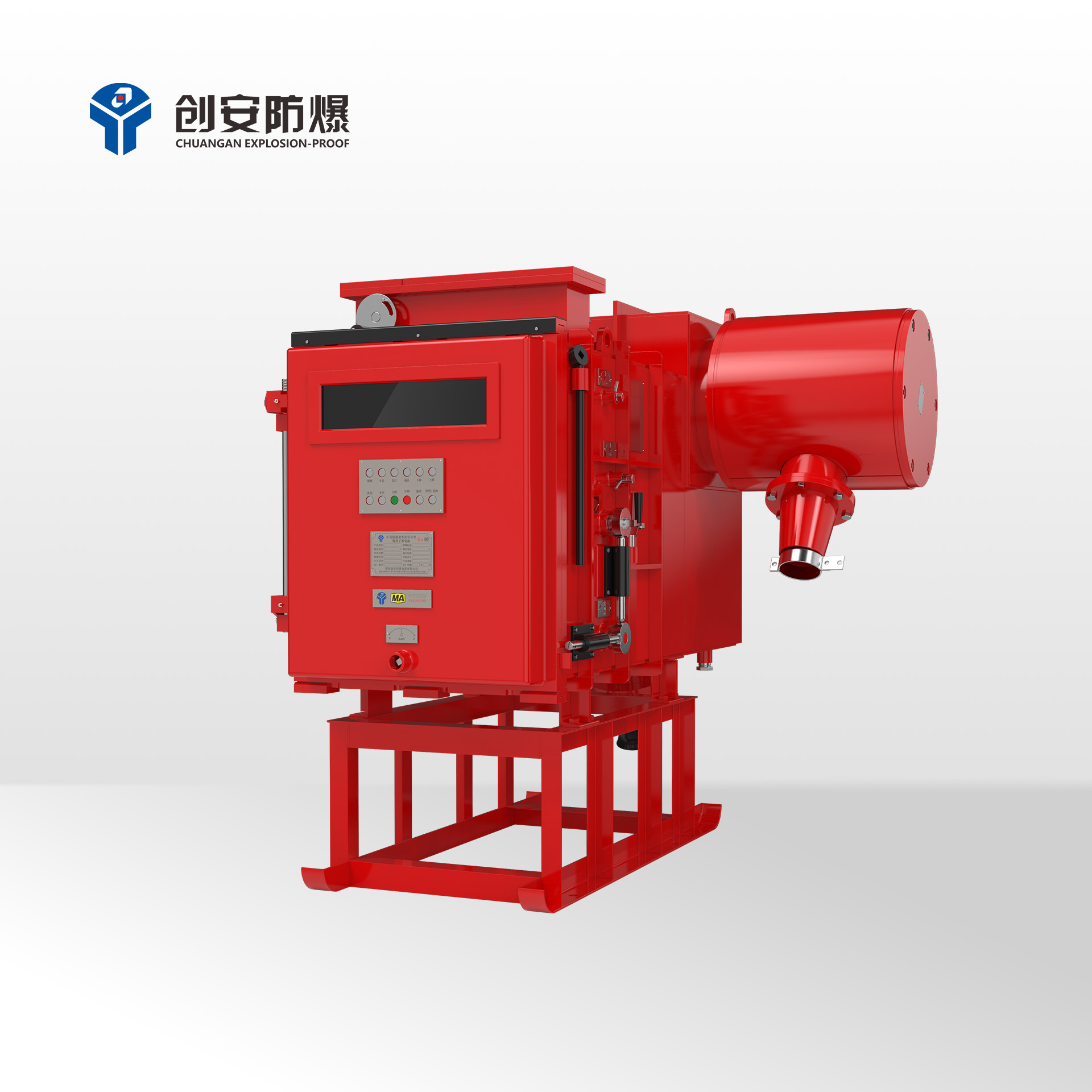

本高爆系列產品由箱體、門、本體、引入裝置、電動底盤車、聯動接地刀閘系統、聯動閉鎖系統、顯示系統、及門上的顯示屏 按鈕及控制系統組成。產品有6kv和10kv兩種電壓、電流為50A 、100A 、200A 、300A 、400A 、500A 、600A 、800A 、100A 、1250A 等系列產品。
本系列產品提供有聯臺所需要引入裝置,進線和出線有B5引入裝置和鎧裝喇叭嘴引入裝置,同時可依據用戶需要提供相應線纜 所需的引入裝置和鎧裝喇叭嘴引入裝置,以滿足不同需要。
產品功能

主要技術參數

產品優勢
固封極柱:
使用DMC 將高壓真空管固化密封,形成極柱。
·極大提高耐粉塵環境的能力。在粉塵,潮濕環境下大大提高了絕緣強度。 · 結構整體化,零件少,維護成本低。提高了可靠性。
電動底盤車:
用于承載斷路器,控制斷路器與隔離靜觸頭的接通與分離。可以遠程電腦操控,實現現場無人即可形成隔離斷口,斷開高壓主電路。 真正實現井下變電所的無人值守。
· 裝有自動雙向離合器既可以手動操作也可以電動操作,無需選擇電動或手動。 · 采用獨立的外部電源驅動。AC100V 或AC127V 或AC220V 均可。
無線測溫裝置:有二種方式
· 接觸式測溫,無線發送
溫度傳感器,采用自發電無線數據發送至匯聚儀表的工作方式,高壓與低壓無接觸,保證低壓用電安全。匯聚儀表將收集到數據通 過通訊線發到綜合保護器進行溫度保護。
· 紅外測溫?cái)z像儀
視頻監測功能
·在原有4遙的基礎上增加了遙視,主要作用就是遠程觀察隔離斷點是否可靠斷開和有效接合。
·機箱內裝有兩個攝像頭,一個攝像頭使用USB接口,給設備自身的顯示屏,一個攝像頭使用RJ45網線接口,經交換機給遠程監控用。
防越級跳閘
· 光纖組網,使用CAN 通訊協議
· 工作原理:將開關分級管理,當一級開關觸發故障需要跳閘動作時,會檢測是否收到下級開關是否有相同故障;如果有,則禁止跳 閘動作。簡單的說就是,開關故障跳閘需多檢測一個下級開關狀態的條件。
