用途及使用范圍

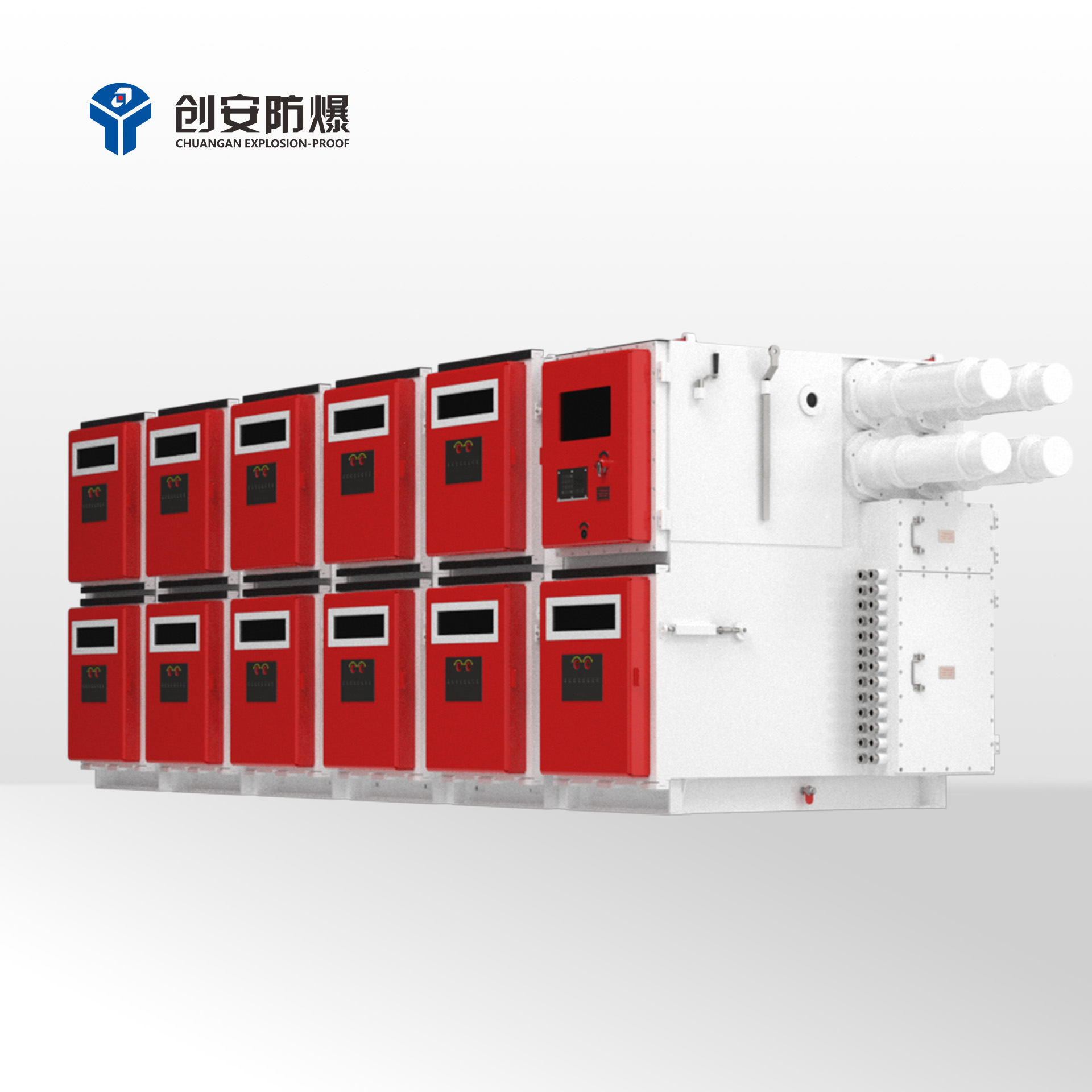

本系列永磁高壓真空配電裝置(以下簡稱配電裝置)主要用于具有煤塵和爆炸性氣體的煤礦井下及危險場所，對三相中性點不接地的額定電壓10kV或6kV,額定頻率50Hz,額定電流至1250A的供電系統進行控制和保護，并可作為高壓電機直接起動之用，可雙電壓電源進4-10回路輸出，裝置采用PT+UPS 統一集中供電結構方式，各支路為獨立的隔爆腔體，無需停上級電源，即可檢修故障支路，可根據需要任意組合，以滿足總饋、分饋、聯絡、聯臺控制等不同方式要求。且一臺組合開關就可取代多臺供電設備，節省了設備空間，利于標準化與智慧化礦山的建設。
產品特點
· 本配電裝置采用三工位固封式永磁機構的真空斷路器：有隔離位、接地位、合閘位。具有電合閘，電分閘、手動合閘、手動分閘功能，同 時具備近控、遠控和上位機遙控、視頻監控動觸頭，溫度監測等功能、使裝置的分閘、合閘更加完善可靠。
· 保護功能齊全，靈敏可靠，保護定值在線連續可調。具有短路、過載、斷相、三相不平衡、選擇性接地(漏電)、絕緣監視、過欠壓、防越級跳閘等多種保護功能。
·每路采用獨立隔爆腔可獨立開閉，腔體門采用齒輪上下快開門結構，方便維護和檢修；其中任意一路出現故障不影響其他回路正常供電， 每回路可以隨意更換模塊恢復供電，檢修時不會相互影響。
· 雙屏雙待：配置15英寸真彩寬屏多回路實時信息查詢和參數設置，另配置4英寸的漢顯小屏可單回路實時顯示所有信息，真正實現雙屏雙待， 做到工作顯示的互備功能。
· 配電裝置機芯小車可通過電動或手動控制為隔離位、接地位、合閘位；當機芯小車在分閘及接地位時，可將機芯小車退至主回路安全距離， 以實現雙位隔離開關功能更安全，方便維修更換；小車與底座設有進退限位裝置，機芯小車在運動狀態下不能合閘，有效保護動靜觸頭不受電弧傷害。
· 可顯示當前電網電壓、電流、當前功率、電度、絕緣電阻；采用工業RS485通訊接口，可實現與監控系統上位機通訊，實現遙測，遙信， 遙調，遙控，遙試(遠程試驗),遙視(視頻監控)等六遙功能，具有軟硬件自檢功能，如有問題，系統給出相應的出錯信息。
· 通訊功能：具有標準RS485/232通訊接口，使用MODBUS-RTU 協議，雙光纖接口，具備總線通訊功能?？膳c礦用電力自動化控制及監測 監控系統平臺配套使用，在地面進行集中檢測和監控，實現對開關設備的電合分閘，綜合保護裝置能實現與礦井自動化控制系統聯網功能， 并配合礦井綜合自動化系統調試，免費提供通訊協議，配合第三方調試，實現遠方控制，實現參數設置、自動故障報警、故障記憶、遠方 復位、趨勢預報、遠端試驗等功能，實現采區變電所無人值守技術參數需求。
· 具有開關狀態、電流、電壓實時顯示功能及風電閉鎖功能和瓦斯電閉鎖功能。各回路有高壓壓敏電阻避雷器防雷保護，有負荷側高壓傳 感器及戶內高壓帶電顯示裝置，有效的顯示負荷側是否有電。
· 全中文液晶顯示，菜單式操作，顯示信息豐富，人機界面良好?？蓪?shí)現不停電情況下的保護定值修改及其它操作。
· 設備具有高精度電度計量功能，回路具備獨立的專用計量模塊和傳感器，用電區分高、峰、平、谷時段，具有分時段計量有功電度和無功電度的功能，計量精度0.5級，使用戶設備能實施用電量考核。
· 裝置具有內部斷路器小車視頻監控功能，右門大屏具有視頻圖像顯示窗口，實時顯示開關內部斷路器小車的位置及運行狀態，還可進行回放，可遠程觀看隔離開關分合閘狀態和內部情況?？芍苯佑^察斷路器觸頭離開主回路的安全距離，看到明顯斷點使裝置更加安全可 靠。通過操作設備前門按鈕和保護器菜單，均可以實現小車的隔離位、接地位、合閘位。開關具備通過礦用網絡，將視頻圖像上傳到地面集控中心，在地面大屏幕上實時觀察到設備內部斷路器小車觸頭離開主回路的安全距離，看到明顯斷點使裝置更加安全可靠，在地面可以對設備進行分/合閘及設備本身試驗操作，并可以遠距離遙控斷路器隔離位、接地位、合閘位。
· 裝置具有斷路器小車隔離斷口處及動靜觸頭配備了9路無源無線溫控探頭，雙屏保護器實時顯示每路觸頭的溫度，實時檢測監控動靜觸 頭處的溫度，實現無線測溫超溫預警功能。
· 裝置內部設有智能除濕加熱功能，當設備正常運行停止使用后開關內由熱轉冷時會產生凝露，致使開關出現故障，加熱功能可有效防止因凝露的產生所引發的供電故障。
· 具備UPS備用電源應急供電方式，當電源或開關發生故障時，能有效地不間斷持續控制回路供電4個小時以上，可進所有動作操作。
· 主控屏采用本安數字鍵盤+觸摸式鼠標設定參數，操作方便快捷。
· 母線設計全部采用銅排連接。通斷電流大，固定式空間大散熱好。銅排外層均套有10KV絕緣護套，母排連接處都有專用高壓護套。結構整 齊美觀。裝置具備開關五防的功能要求。前門開門斷電、后腔開蓋斷電、防帶負荷拉隔離、防觸頭不到位合閘、帶接地合閘及防小車脫 軌裝置均設置了可靠的機械和電氣聯鎖，有可靠的機械或電氣防誤操作的功能，能保證操作的先后順序和安全。
· 設備采用手動推拉小車式機芯，隔離插銷式結構，全部高壓電器元件裝于手車上以便于操作、安裝、維修。一次元件和二次元件分開安設，相同的手車柜具有互換性。
· 可分別輸入兩種電壓10KV及6KV雙路電源并列運行；最大可至2-10回路輸出。
· 電纜引入裝置進出采用獨立防爆電纜連接器(快速插頭)。
