用途及使用范圍

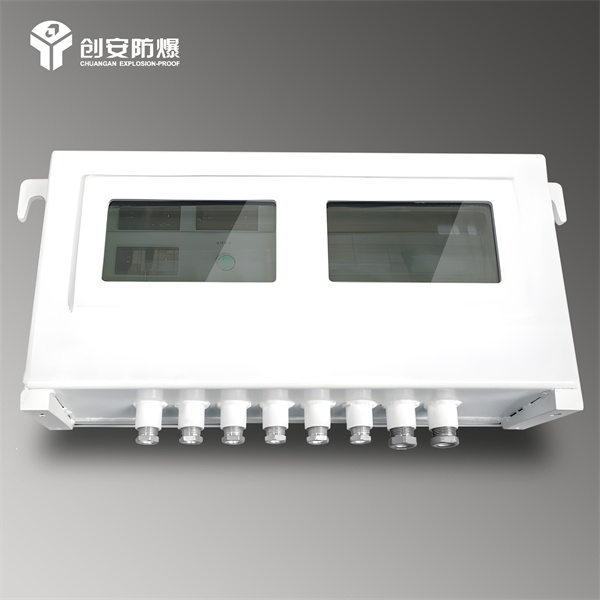

PB24(A)礦用隔爆型顯示屏是煤礦安全電控控制系統的配套產品。該顯示屏可用于煤礦入井口、井下采掘工作面、回風巷道等場所,為礦用本安操作臺和其它監控系統提供顯示功能。
本產品KXJ1-280-2/1140(660)^用隔爆兼本安型電氣控制箱配接使用。顯示屏配套的設備必須是滿足GB 3836.1-2010、GB 3836.2-2010規定的防爆產品,經防爆檢驗機關聯檢合格后方可接入。
型號含義

主要技術參數
主要技術指標
額定工作電壓:DC24V;
★通訊功能
以太網接口,與KXJ1-280-2/1140 ( 660)礦用隔爆兼本安型可編程控制箱中的PLC通信。
★顯示功能
a)具有顯示提升機運行模式、運行方向、模擬深度、位置、速度、制動油壓、變頻頻率和變頻電流、上行/下行停車點、上行/下行 過卷、安全保護等指示功能;
b)具有顯示提升機運行速度趨勢圖、歷史報警記錄和當前報警記錄等功能。
c)顯示屏中的儀表能顯示設備運行的控制電壓、閘電流及主回路電源指示等信息;
