用途及使用范圍

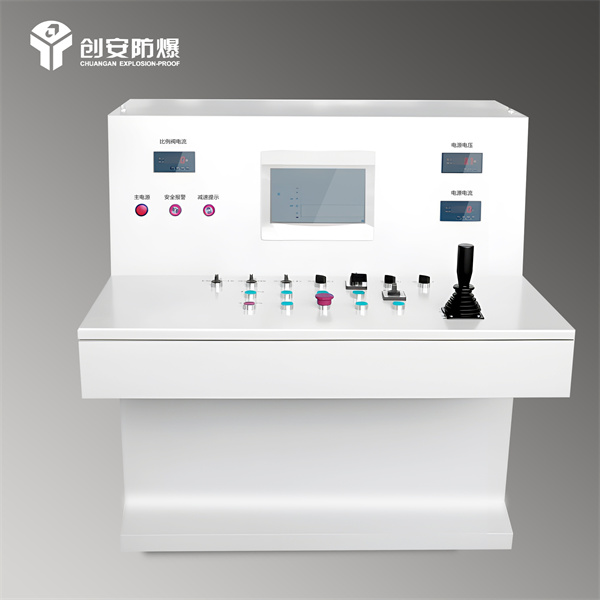

該無極繩絞車電控裝置主要由礦用隔爆兼本質安全型可編程控制箱、本安操作臺、10寸防爆觸摸屏、礦用過卷開關、隔爆型軸編碼器、本安行程開關等組成。系統以進口可編程控制器(PLC)為核心，配以人性化人機界面，具備驅動起停和調速控制、實時監控、速度顯示、緊急停車過卷保護、張緊力下降保護，并具有岔道語言警示，沿線語言通訊等功能，與變頻器配合使用，可實現無極繩絞車的自動化運行控制。整套絞車保護控制裝置安裝調試簡單方便，保護功能安全可靠，操作簡便，維護維修方便。
產品特點
· 該裝置主機能控制無極繩絞車的正向起動、反向起動、停止、正向點動、反向點動功能，配合變頻器可以實現無極繩絞車的調速運行、根據巷道特點自動加減速控制特性。
· 本裝置主機在無極繩絞車產生過卷、打滑等故障及手拉急停開關動作時，發出語音報警，顯示故障性質及故障名稱，并及時切斷絞車 主電機控制電路，使主機停止工作。
· 雙重過卷保護功能。當絞車正向或反向運行到過卷開關位置時，絞車所提物便會對過卷開關觸桿一個運行方向的力，當過卷開關觸桿 沿中心軸偏移角度大于40度時，過卷開關動作，主機發出停車信號，繼電器接點斷開，控制絞車運行的起動器斷電停機，絞車停車， 主機發出機尾(機頭)限位保護語音報警。
· 速度保護功能：
（1）超速報警：當絞車正向或反向運行，其絞車速度超出上限設定值時，主機發出停車信號，控制絞車運行的變頻器減速，絞車停車，主機發出超速報警語音。
（2）低速報警：當絞車正常運行超過15±1s后，其絞車速度連續4±1s低于下限設定值時，主機發出停車信號，繼電器接點斷開，控 制絞車運行的變頻器減速，絞車停車，主機發出低速報警語音。
· 緊急停車保護功能：
當有需要緊急停車時，便可將沿線急停開關拉環拉下，使其常開點閉合，主機發出停車信號，繼電器接點斷開，控制絞車運行的變頻器緊急減速，絞車停車，主機發出“急停閉鎖”的報警語音，
· 電控裝置可以和泄漏通訊系統、無線視頻系統、沿線語音報警通話系統等完美結合，實現整個無極繩絞車的智能驅動和監控，達到高 效、安全運行的目的。
